數據中心：消防防排煙系統設計規范解讀
時間：2020-07-18 09:01:09 來源：未知
1、防煙設施設置場所
《GB 50016-2014 建筑設計防火規范（2018年版）》
8.5.1 建筑的下列場所或部位應設置防煙設施：
1 防煙樓梯間及其前室；
2 消防電梯間前室或合用前室；
3 避難走道的前室、避難層（間）。
建筑高度不大于50m的公共建筑、廠房、倉庫和建筑高度不大于100m的住宅建筑，當其防煙樓梯間的前室或合用前室符合下列條件之一時，樓梯間可不設置防煙系統：
1 前室或合用前室采用敞開的陽臺、凹廊；
2 前室或合用前室具有不同朝向的可開啟外窗，且可開啟外窗的面積滿足自然排煙口的面積要求。
【防煙樓梯間、消防電梯間前室及合用前室等設置防煙設施】
【可不設置防煙設施的條件：
1、敞開的、非封閉的陽臺、凹廊，不防風雨。
2、需要有不同朝向的可開啟外窗，前室需要有兩個外立面靠外墻】
8.5.2 廠房或倉庫的下列場所或部位應設置排煙設施：
1 人員或可燃物較多的丙類生產場所，丙類廠房內建筑面積大于300m²且經常有人停留或可燃物較多的地上房間；
2 建筑面積大于5000m²的丁類生產車間；
3 占地面積大于1000m²的丙類倉庫；
4 高度大于32m的高層廠房（倉庫）內長度大于20m的疏散走道，其他廠房（倉庫）內長度大于40m的疏散走道。
【數據中心按丙類廠房，機房模塊間可燃物較少，且人員不經常停留，故房間內通常不考慮排煙設施】
【高度大于32m的長度大于20m，32m以下的長度大于40m的疏散走道需要設置排煙設施】
8.5.3 民用建筑的下列場所或部位應設置排煙設施：
1 設置在一、二、三層且房間建筑面積大于100m²的歌舞娛樂放映游藝場所，設置在四層及以上樓層、地下或半地下的歌舞娛樂放映游藝場所；
2 中庭；
3 公共建筑內建筑面積大于100m²且經常有人停留的地上房間；
4 公共建筑內建筑面積大于300m²且可燃物較多的地上房間；
5 建筑內長度大于20m的疏散走道。
【數據中心機房模塊間內可燃物較少，且人員不經常停留，故房間內通常不考慮排煙設施】
【建筑內長度大于20m的疏散走道需要設置排煙設施】
8.5.4 地下或半地下建筑（室）、地上建筑內的無窗房間，當總建筑面積大于200m²或一個房間建筑面積大于50m²，且經常有人停留或可燃物較多時，應設置排煙設施。
2、建筑防煙系統設計
《GB 51251-2017 建筑防煙排煙系統技術標準》
3.1.1 建筑防煙系統的設計應根據建筑高度、使用性質等因素，采用自然通風系統或機械加壓送風系統。

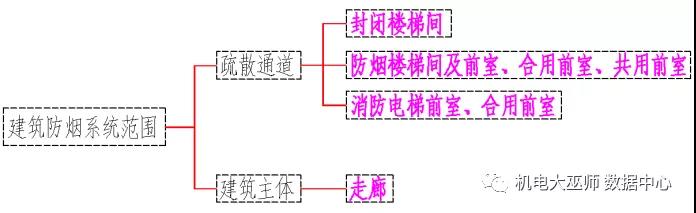

【建筑防煙系統分為兩種類型：1、自然通風系統；2、機械加壓送風系統】
3.1.3 建筑高度小于或等于50m的公共建筑、工業建筑和建筑高度小于或等于100m的住宅建筑，其防煙樓梯間、獨立前室、共用前室、合用前室（除共用前室與消防電梯前室合用外）及消防電梯前室應采用自然通風系統；
【數據中心建筑高度通常低于50m，可優先采用自然通風系統】
當不能設置自然通風系統時，應采用機械加壓送風系統。防煙系統的選擇，尚應符合下列規定：
1 當獨立前室或合用前室滿足下列條件之一時，樓梯間可不設置防煙系統：

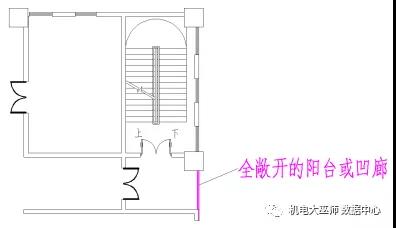

1）采用全敞開的陽臺或凹廊；
【樓梯間可不設置防煙系統】

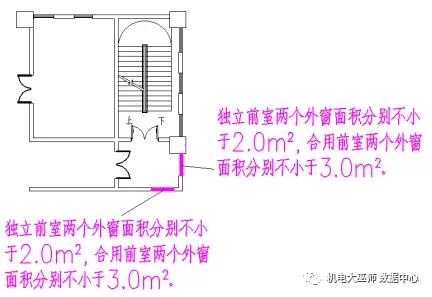

2）設有兩個及以上不同朝向的可開啟外窗，且獨立前室兩個外窗面積分別不小于2.0m2 ，合用前室兩個外窗面積分別不小于3.0m2。
【注意兩個外窗的面積要求是分別滿足，不是兩個外窗的面積和】
【樓梯間可不設置防煙系統】

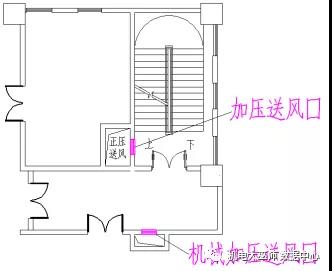

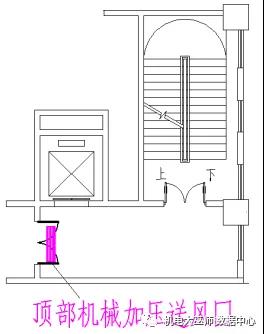

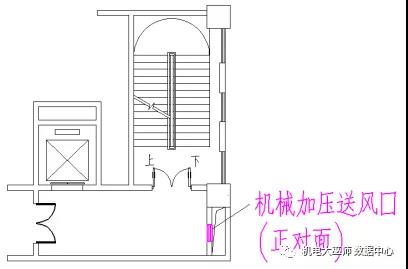

2 當獨立前室、共用前室及合用前室的機械加壓送風口設置在前室的頂部或正對前室入口的墻面時，樓梯間可采用自然通風系統；
當機械加壓送風口未設置在前室的頂部或正對前室入口的墻面時，樓梯間應采用機械加壓送風系統。
【樓梯間可不設置機械加壓送風】
【樓梯間可不設置機械加壓送風】
【樓梯間需要設置機械加壓送風】
3 當防煙樓梯間在裙房高度以上部分采用自然通風時，不具備自然通風條件的裙房的獨立前室、共用前室及合用前室應采用機械加壓送風系統，且獨立前室、共用前室及合用前室送風口的設置方式應符合本條第 2款的規定。
3.1.4 建筑地下部分的防煙樓梯間前室及消防電梯前室，當無自然通風條件或自然通風不符合要求時，應采用機械加壓送風系統。
3.1.5 防煙樓梯間及其前室的機械加壓送風系統的設置應符合下列規定：
1 建筑高度小于或等于50m的公共建筑、工業建筑和建筑高度小于或等于100m的住宅建筑，

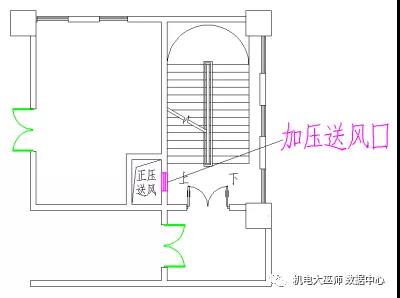

當采用獨立前室且其僅有一個門與走道或房間相通時，可僅在樓梯間設置機械加壓送風系統；
當獨立前室有多個門時，樓梯間、獨立前室應分別獨立設置機械加壓送風系統。
【前室只有一個門，前室不需要設置加壓送風】
【前室大于一個門，前室需要設置加壓送風】
2 當采用合用前室時，樓梯間、合用前室應分別獨立設置機械加壓送風系統。
3 當采用剪刀樓梯時，其兩個樓梯間及其前室的機械加壓送風系統應分別獨立設置。
3.1.6 封閉樓梯間應采用自然通風系統，不能滿足自然通風條件的封閉樓梯間，應設置機械加壓送風系統。
【封閉樓梯間不滿足自然通風條件，需要設置加壓送風】
當?shù)叵隆氲叵陆ㄖㄊ遥┑姆忾]樓梯間不與地上樓梯間共用且地下僅為一層時，可不設置機械加壓送風系統，但首層應設置有效面積不小于1.2m2的可開啟外窗或直通室外的疏散門。
3.1.7 設置機械加壓送風系統的場所，樓梯間應設置常開風口，前室應設置常閉風口；
自然通風：
3.2.1 采用自然通風方式的封閉樓梯間、防煙樓梯間，應在最高部位設置面積不小于1.0m2的可開啟外窗或開口；
當建筑高度大于10m時，尚應在樓梯間的外墻上每 5層內設置總面積不小于2.0 m2 的可開啟外窗或開口，且布置間隔不大于 3層。
【封閉樓梯間、防煙樓梯間自然通風系統】
3.2.2 前室采用自然通風方式時，
獨立前室、消防電梯前室可開啟外窗或開口的面積不應小于2.0 m2，

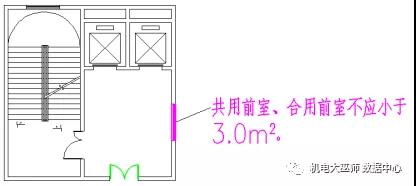

共用前室、合用前室不應小于3.0 m2。
【獨立前室、消防電梯前室自然通風系統】
【共用前室、合用電梯前室自然通風系統】
正壓送風：
3.3.2 除本標準另有規定外，采用機械加壓送風系統的防煙樓梯間及其前室應分別設置送風井（管）道，送風口（閥）和送風機。
3.3.3 建筑高度小于或等于50m的建筑，當樓梯間設置加壓送風井（管）道確有困難時，樓梯間可采用直灌式加壓送風系統，并應符合下列規定：
1 建筑高度大于32m的高層建筑，應采用樓梯間兩點部位送風的方式，送風口之間距離不宜小于建筑高度的1/2 ；
2 送風量應按計算值或本標準第3.4.2條規定的送風量增加20%；
3 加壓送風口不宜設在影響人員疏散的部位。
3.3.5 機械加壓送風風機宜采用軸流風機或中、低壓離心風機，其設置應符合下列規定：

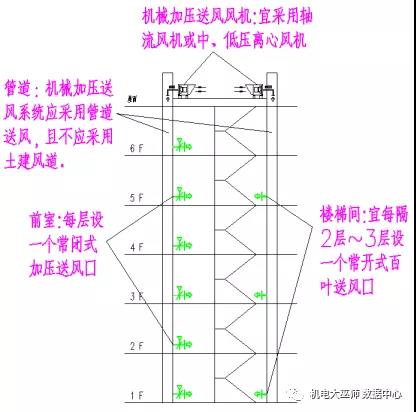

3.3.6 加壓送風口的設置應符合下列規定：
1 除直灌式加壓送風方式外，樓梯間宜每隔2層?3層設一個常開式百葉送風口；
2 前室應每層設一個常閉式加壓送風口，并應設手動開啟裝置；
3 送風口的風速不宜大于7m/s；
4 送風口不宜設置在被門擋住的部位。
3.3.7 機械加壓送風系統應采用管道送風，且不應采用土建風道。
送風管道應采用不燃材料制作且內壁應光滑。
當送風管道內壁為金屬時，設計風速不應大于20m/s；
當送風管道內壁為非金屬時，設計風速不應大于15m/s；
送風管道的厚度應符合現行國家標準《通風與空調工程施工質量驗收規范》GB 50243的規定。

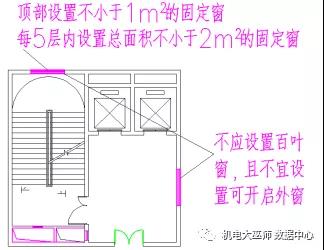

3.3.10 采用機械加壓送風的場所不應設置百葉窗，且不宜設置可開啟外窗。
3.3.11 設置機械加壓送風系統的封閉樓梯間、防煙樓梯間，尚應在其頂部設置不小于1m2的固定窗。
靠外墻的防煙樓梯間，尚應在其外墻上每5層內設置總面積不小于2 m2的固定窗。
【防煙樓梯間及前室機械正壓送風系統】
【防煙樓梯間及前室機械正壓送風系統】
防煙分區：

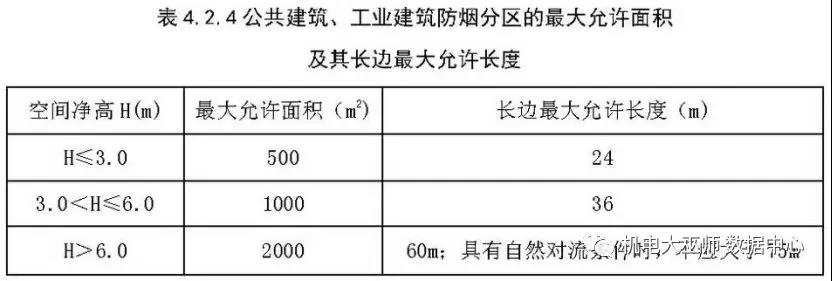

4.2.4 公共建筑、工業建筑防煙分區的最大允許面積及其長邊最大允許長度應符合表4.2.4的規定，
當工業建筑采用自然排煙系統時，其防煙分區的長邊長度尚不應大于建筑內空間凈高的8倍。
注：公共建筑、工業建筑中的走道寬度不大于2.5m時，其防煙分區的長邊長度不應大于60m。
【走道寬度不大于2.5m時，其防煙分區的長邊長度不應大于60m】
【走道寬度 大于2.5m時，其防煙分區的長邊長度不應大于36m，凈高按大于3m，小于6m】
4.4.1 當建筑的機械排煙系統沿水平方向布置時，每個防火分區的機械排煙系統應獨立設置。
補風系統：
4.4.5 排煙風機應設置在專用機房內，并應符合本標準第3.3.5條第5款的規定，且風機兩側應有600mm以上的空間。對于排煙系統與通風空氣調節系統共用的系統，其排煙風機與排風風機的合用機房應符合下列規定：
1 機房內應設置自動噴水滅火系統；
2 機房內不得設置用于機械加壓送風的風機與管道；
3 排煙風機與排煙管道的連接部件應能在280℃時連續30min保證其結構完整性。
【機房面積：一臺風機宜控制在15m²，兩臺風機宜控制在25m²以下】
4.4.7 機械排煙系統應采用管道排煙，且不應采用土建風道。排煙管道應采用不燃材料制作且內壁應光滑。當排煙管道內壁為金屬時，管道設計風速不應大于20m/s；當排煙管道內壁為非金屬時，管道設計風速不應大于15m/s；排煙管道的厚度應按現行國家標準《通風與空調工程施工質量驗收規范》GB 50243的有關規定執行。
【不應采用土建風道，常采用金屬管道】
4.4.12 排煙口的設置應按本標準第 4.6.3條經計算確定，且防煙分區內任一點與最近的排煙口之間的水平距離不應大于30m。
【設計中盡量利用30m的距離，盡量減少風管占用走廊設備管線的安裝空間】
4.5.1 除地上建筑的走道或建筑面積小于500m2的房間外，設置排煙系統的場所應設置補風系統。
4.5.2 補風系統應直接從室外引入空氣，且補風量不應小于排煙量的50%。
【數據中心通常只有走道需要設置排煙風機機，故通常不會用到補風機】
3、總結
根據《GB 50016-2014 建筑設計防火規范（2018年版）》規范要求，數據中心建筑防排煙系統的設計主要為疏散通道和走道。
設計規劃時需要對建筑高度合理規劃，盡量避免設置防煙樓梯間和消防電梯。

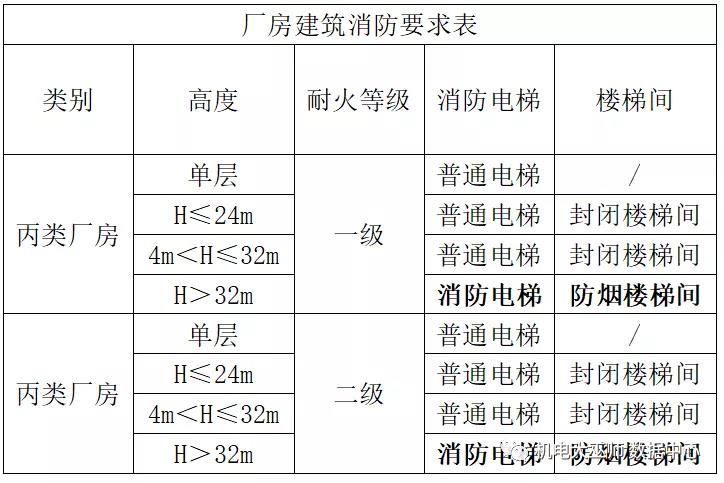

廠房:丙類廠房、耐火等級不低于二級；建筑標準建筑高度不宜超過32m。
超過32m需要設置消防電梯和防煙樓梯間，增加相應的電梯前室和增壓送風井等建筑面積需求和防排煙設備。

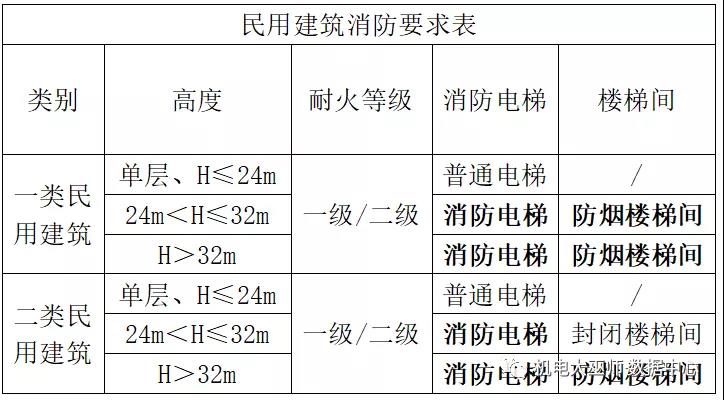

民用建筑：耐火等級不低于二級；標準建筑高度不宜超過24m。
超過32m需要設置消防電梯和防煙樓梯間，增加相應的電梯前室和增壓送風井等建筑面積需求和防排煙設備。
疏散通道：在建筑規劃時封閉樓梯間、防煙樓梯間及消防電梯前室等盡量設置在建筑外圍，利用外墻窗戶作為自然通風系統。
走道：由于數據中心外墻盡量避免設置窗戶，不能設置自然排煙窗（口），需要設置排煙風機。排煙風管設計時應充分利用排煙口離防煙分區內最遠水平距離不應大于30m的規定，使排煙管的長度盡量短，給走道上的設備管線留出更充裕的安裝空間。
